Transformer Alternatif



Jika terdapat output transformer seperti Rajah 1 dibawah. Pemasangan penguat push-pull dilakukan dengan menghubungkan P1 (plate 1) dan P2 (plate 2) kepada kedua2 anod tiub EL84. CT (center tap) disambungkan terus ke voltan B+ atau HT (high tension)



Rajah 1

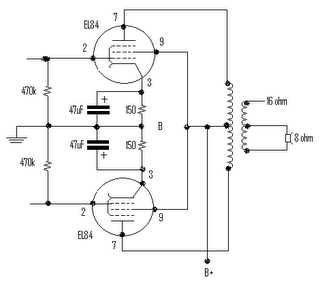

Kemudian lakukan penyambungan seperti Rajah 2 dibawah.



Rajah 2



Pada Rajah 2 diatas bekalan 6.3v tidak ditunjukkan. Pin berkenaan ialah pin 4 dan pin 5. Sambungkan voltan berkenaan disini.



Rujukan:

J R Davies (1968) Audio Amplifiers, Data Publications
