HT Power Supply

Submitted by tokchuk on Thu, 05/13/2021 - 17:34
HT Power Supply

Untuk transformer seperti Rajah 1 dibawah, voltan 240v AC boleh dimasukkan pada primary tapping bertanda x, yaini disebelah kiri rajah. Pastikan dua tapping 0-115v disambung secara bersiri.

Pada secondary ambil voltan pada tapping yang bertanda x seterusnya, yaini disebelah kanan rajah. Atau jika diharapkan voltan lebih tinggi sedikit, ambil tapping pada 0-125v.


6.3Vac Supply

Submitted by tokchuk on Thu, 05/13/2021 - 17:26
6.3Vac Supply

Bekalan kuasa 6.3Vac didapati dengan mudah menggunakan transformer seperti Rajah 1 dibawah.

grded
Rajah 1

Alternatif lain ialah dengan menggunakan transformer Rajah 2.

hum
Rajah 2 Humdinger


Output Transformer

Submitted by tokchuk on Thu, 05/13/2021 - 17:22
Output Transformer

Rajah 1 dibawah menunjukkan sambungan khas bagi output transformer jenis ultra-linear. Ia digunakan untuk membina penguat kuasa tiub (tube/valve power amplifier) jenis push-pull.

op
Rajah 1

Mengikut Rajah 1 pada secondary terdapat dua coil berasingan. Apabila kedua2 dawai kuning disatukan ia membolehkan speaker 8 ohm dan 16 ohm disambungkan.

EL 84 - Datasheet

Submitted by tokchuk on Thu, 05/13/2021 - 16:38
Dari datasheet diberi:

Ia (arus anod) = 48mA
W0 (kuasa keluaran) = 6 watt
Vf ( voltan filamen) = 6.3V
If (arus filamen) = 760 mA

tube
Rajah 1

Rajah 2 pula menunjukkan pin2 pada tiub ini dipandang dari arah bawah.

Pin 1 dan 8 tiada sambungan.


EL84 Push-pull

Submitted by tokchuk on Thu, 05/13/2021 - 16:34
EL84 Push-pull

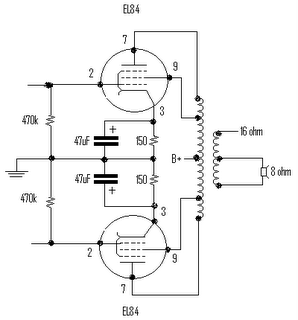

Rajah 1 menunjukkan sambungan bagi tiub EL84 untuk membuat penguat push-pull. Nombor tertera pada tiub ialah kedudukan pin tiub tersebut. Pin2 ini perlu disambungkan kepada komponen berkenaan.

cct
Rajah 1

Perhatian perlu diberi kepada rintangan katod. Nilai perintang seperti pada Rajah 1 ialah 150 ohm. Nilai sebenar hendak didapati dengan:
