Transformer Alternatif



Jika terdapat output transformer seperti Rajah 1 dibawah. Pemasangan penguat push-pull dilakukan dengan menghubungkan P1 (plate 1) dan P2 (plate 2) kepada kedua2 anod tiub EL84. CT (center tap) disambungkan terus ke voltan B+ atau HT (high tension)



Rajah 1



Kemudian lakukan penyambungan seperti Rajah 2 dibawah.



ECC81

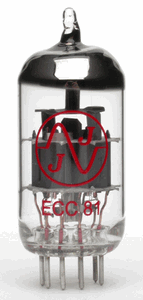

Rajah 1 dibawah menunjukkan sebuah tube ECC81. Ia tiub 2 triod.



Rajah 1



Antara spesifikasi didapati dari datasheet ialah:



Voltan anode Va = 300v

arus anod Ia = 10 mA

had kuasa pada anod Wa = 2.5w

arus katod Ik = 15mA

Vf = 6.3v 300mA pin 9 dan (4+5) atau 12.6v 150mA pin 4 dan 5 sahaja/

Phase splitter

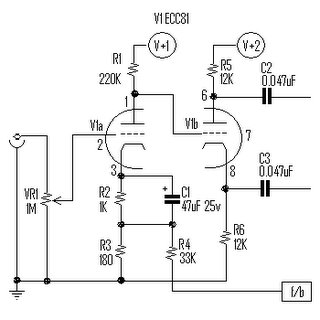

Bagi menggesa penguat push-push berfungsi litar seperti Rajah 1 diperlukan. Ia mempunyai 2 bahagian. Dihadapan adalah pre-amp dan bahagian ke-2 adalah phase splitter.



Rajah 1

Phase splitter akan memberikan 2 keluaran yang berlawanan perlu untuk push-pull.



Rujukan:

J R Davies (1968) Data Publications





Rajah 1

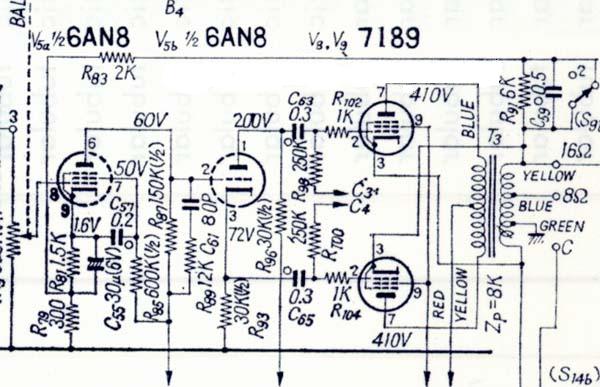

Bandingkan litar Rajah 1 dengan yang telah dipaparkan diruang ini untuk panduan ubahsuai jika perlu.



Rujukan:

Sansui AU70

Heat Sink



Rajah 1

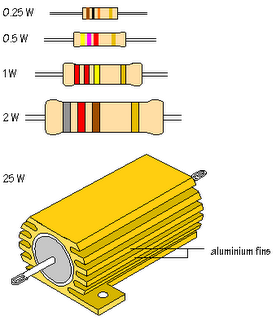

Rajah 1 diatas menunjukkan perbandinagn saiz perintang mengikut had kadar kuasa (power rating) dari 0.25 watt hingga 2 watt. Perintang terbawah sekali mempunyai heat sink bagi membolehkan ia tahan pada kadar kuasa yang lebih tinggi.



Selain daripada itu terdapat juga perintang seperti dibawah.

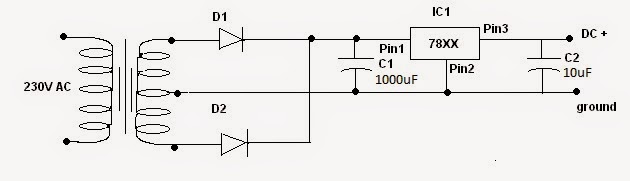

Ingat litar ini untuk regulator 78xx



[Aku berlindung dengan Allah dari syaitan yang direjam]



[Dengan nama Allah yang maha pemurah lagi maha penyayang]



8-track Cartridge



Pada zaman tape dulu terdapat ada satu design yang merupakan continous tape mechanism seperti gambar berikut



[Aku berlindung dengan Allah dari syaitan yang direjam]



[Dengan nama Allah yang maha pemurah lagi maha penyayang]

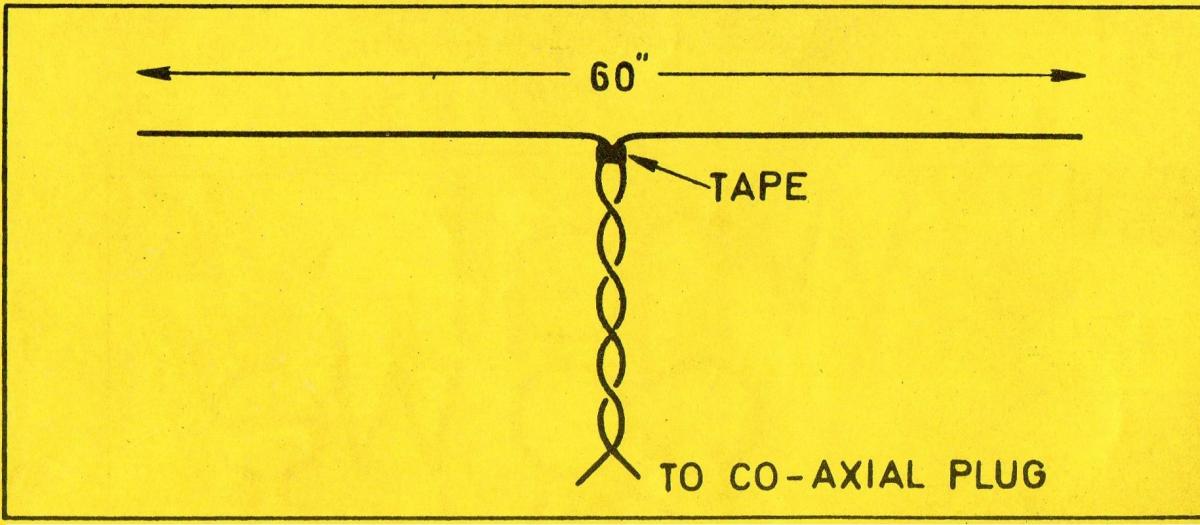

Aerial FM orang miskin





Apa le susahnya. Tarik je wire dan pasang!



[Aku berlindung dengan Allah dari syaitan yang direjam]



[Dengan nama Allah yang maha pemurah lagi maha penyayang]

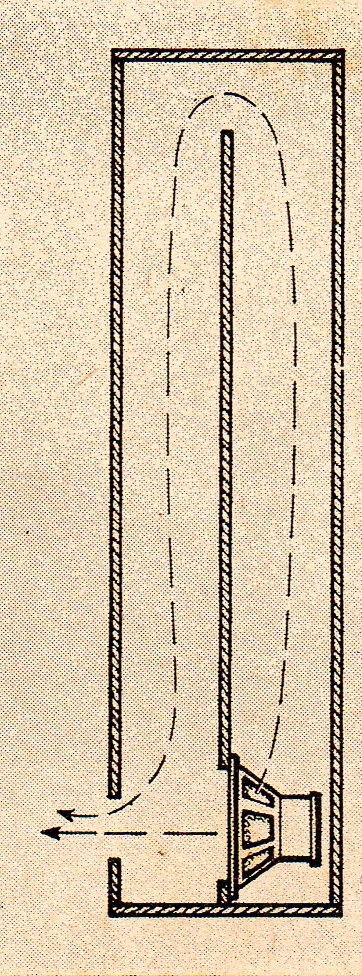

DIY speaker



Boleh tiru dan buat sendiri. Measurement amacam! Gasak je le.



[Aku berlindung dengan Allah dari syaitan yang direjam]



[Dengan nama Allah yang maha pemurah lagi maha penyayang]



Analisa kepada square wave



Apabila satu2 wave [gelombang/isyarat] melalui satu sistem ia boleh mengalami beberapa keadaan.
